Foniczny przemiennik radiokomunikacyjny w paśmie VHF - SR9Z
Logo SR9Z

Znak: SR9Z
Wej: 145,1375 MHz
Wyj: 145,7375 MHz
TSQ: 107,2 Hz
Moc: 15W
Mod: FM

RPT: MTR2000
DPX: DPRE5-6V
ANT: BSN-VHF NET-COM

QTH: KNØ9GL62ME
GPS: 49°28'02.8" 20°33'16.0"
Lokalizacja: Góra Przehyba 1175m n.p.m.


Status: QRV


W sobotę 27 sierpnia 2016 roku o godzinie 12.30 na częstotliwości 145.7375 MHz
z góry Przehyba (1175 m n.p.m.) po raz pierwszy zaczął nadawać foniczny przemiennik radiowy
VHF o znaku wywoławczym SR9Z. Początkowo (do 15 VI 2017) przemiennik pracował
w układzie antenowym typu "separacja pionowa".


Fotorelacja z dnia 27 VIII 2016 (Montaż SR9Z)


Na szczycie 10 metrowego masztu zamocowana jest nadawczo-odbiorcza
polskiej produkcji kolinearna antena BSN-VHF firmy NET-COM (3x 5/8 fali).
Przesył sygnału wysokiej częstotliwości przemiennik-antena zapewnia
niskostratny feeder LDF-4 zakończony złączami typu "N" L4TNM-PSA
renomowanej firmy ANDREW. Podział sygnału RF na czestotliwość odbiorczą
(145.1375 MHz) oraz nadawczą (145.7375 MHz) uzyskiwany jest poprzez
wysokiej jakości filtr dupleksowy DPRE5-6V fińskiej firmy IK-Telecom.

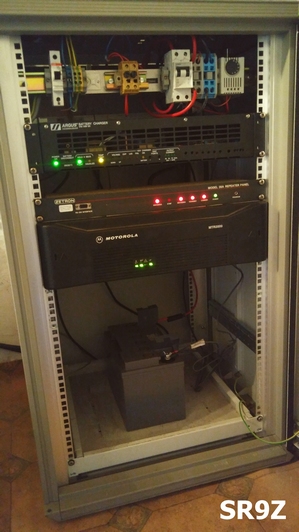

W zamykanej szafie typu rack 19" zainstalowane są urządzenia: Motorola MTR2000,
duplekser DPRE5-6V, sterownik przemiennikiem ZETRON 38A, oraz zasilacz awaryjny
ARGUS G10-513-20 z podłączonym pojemnym akumulatorem 60Ah
zabezpieczającym kilkunasto godzinną nieprzerwaną pracę.



Opiekunowie przemiennika: Marcin SQ9OKT oraz Dariusz SQ9OJV



Dziękujemy za wsparcie klubom: SP9KRJ - Limanowa oraz SP9KTL - Nowy Sącz



Mapa zasięgu przemiennika SR9Z:

Mapa zasięgu SR9Z


Do pobrania: Plik KML



Dyskusja na Forum SP7PKI: Przemiennik SR9Z




Przemienniki Net


Osoby prywatne które finansowo wsparły zakup dupleksera VHF do SR9Z:

Sławek SQ9JYE ---> 500+ Marcin SQ9OKT ---> 500+ Paweł SP9FUN ---> 500
Dariusz SQ9OJV ---> 500+ Marek SP9L ---> 500+ Józef SP9UMM ---> 30
Karol SO9ANK ---> 200+ Janusz SP9OYB ---> 100+ Łukasz SQ9IVD ---> 50
Janusz SP9LAS ---> 100+ Krzysztof SQ9MUO ---> 60+ Dominik SQ9DEO ---> 20
Kamil SQ9OKP ---> 100+ Anonim SQ9### ---> 100+ Grzegorz SQ9RFG ---> 100

SUMA: 3360



Firma Yosan Polska z Nowego Sącza wsparła zakup dupleksera VHF do SR9Z:

SUMA: 2500

Yosan Polska

W imieniu Radioklubu oraz użytkowników przemiennika DZIĘKUJEMY !!! :)

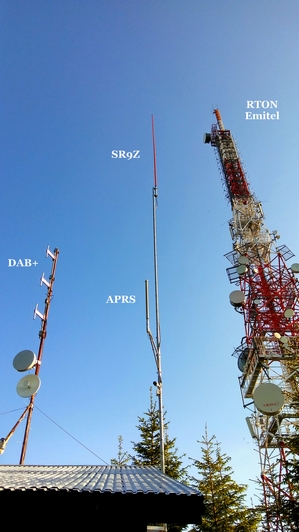

Maszty i anteny na Przehybie SR9Z w szafie rack 19'
Ekipa





Do usłyszenia na SR9Z !!!
